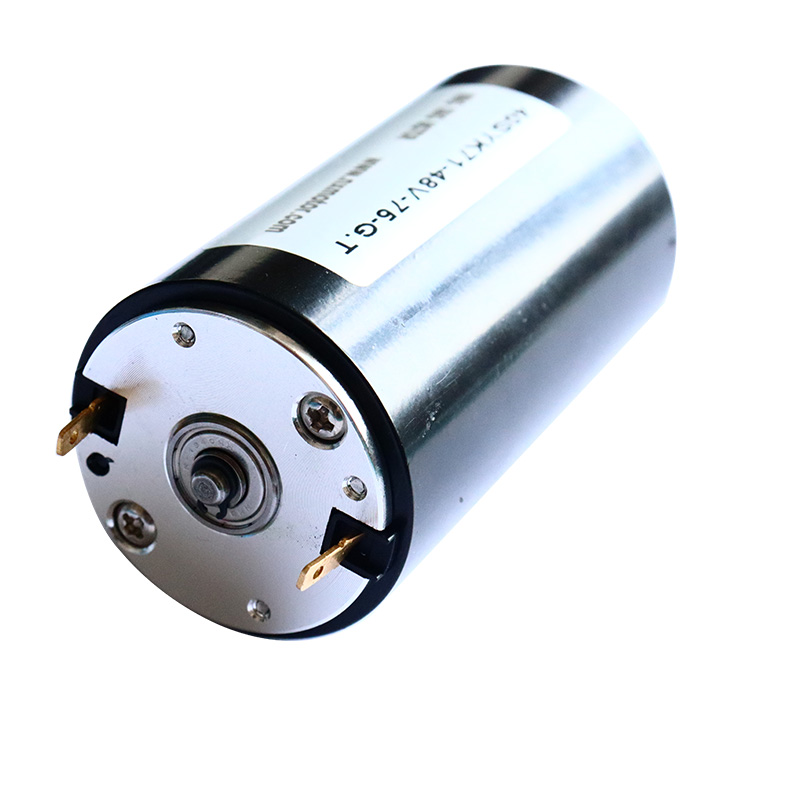

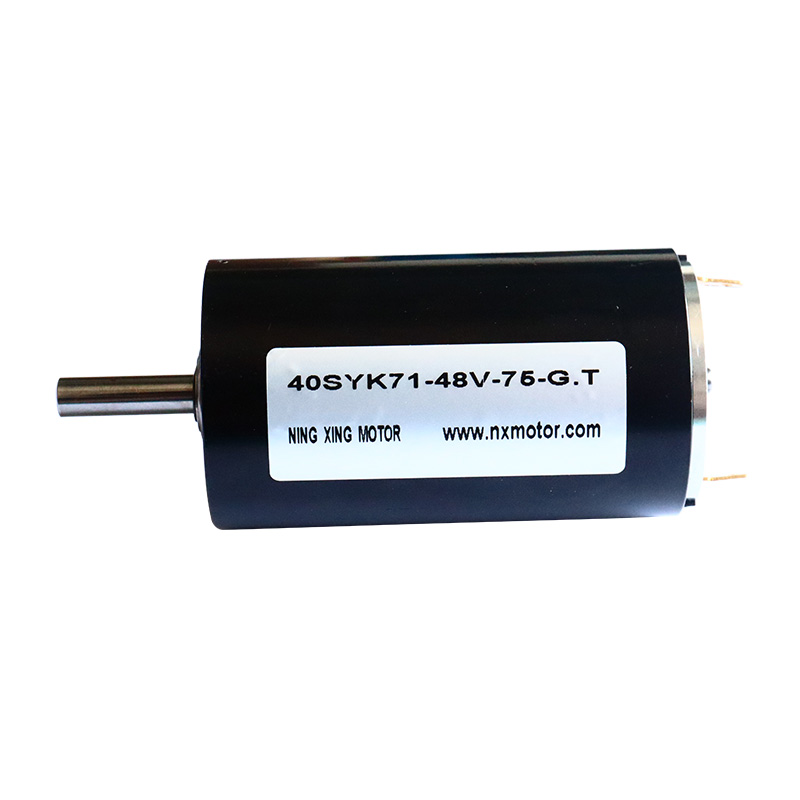

40mm カーボンブラシ DC モーター

カスタマイズされた RuiXing 40mm カーボンブラシ DC モーターを当社から安心してご購入いただけます。幅広い製品ラインナップで世界中のお客様にご愛用いただいております。その中で、ヨーロッパとアメリカの市場は支配的な地位を占めており、そのシェアは90%以上に達することもあります。

お問い合わせを送信

製品説明

カスタマイズされた RuiXing 40mm カーボンブラシ DC モーターを当社から安心してご購入いただけます。 40mm カーボンブラシ DC モーターは、電動工具、ファン、ポンプ、産業機器などのさまざまな用途で一般的に使用されています。低速で高トルクを提供できるため、ロボット工学やオートメーションなど、精密な制御が必要な用途に適しています。

40SYK71.G.T 技パラメータ

モーターパラメータ

公称電力	W	100.0	150.0	150.0	160.0
定格電圧	ボルト	24	24	28	28
抵抗±10%	オーム	0.53	0.29	0.25	0.40
無負荷速度±10%	回転数	6000	7500	12000	10000
無負荷電流 ≤125%	ミリアンペア	180	230	400	200
速度定数	rpm/V	250	313	429	357
トルク定数	mNm/A	38.06	30.49	22.21	26.68
ストール電流	ミリアンペア	45283	82759	112000	70000
失速トルク	mNm	1723.68	2523.17	2487.9	1867.26
最大。効率	%	88	90	88	90
インダクタンス mH	mH	0.126	0.082	0.053	0.067
機械時定数	MS	4.29	4.07	7.19	9.16
ローター慣性	gcm²	117.32	130.50	142.06	162.83
マックスで。出力
現在	ミリアンペア	4970	7050	5990	6500
トルク	mNm	189.18	214.94	133.06	173.39
スピード	ＲＭＰ	5181	6861	10790	8799
出力	W	100	150	150	160

測定

モーター特性

●周囲温度範囲 -40～+100℃
●最大。許容巻線温度 155℃
●整流子セグメント数 13
●重量440g
●カーボンブラシ
●最大。ネジ取り付け深さ 5mm

40SYK71.G.T 技パラメータ

モーターパラメータ

公称電力	W	150.0	15.0	150.0	200.0
定格電圧	ボルト	36	48	48	48
抵抗±10%	オーム	0.63	21.2	1.35	0.98
無負荷速度±10%	回転数	7500	2000	8000	9000
無負荷電流 ≤125%	ミリアンペア	130	15	150	150
スピード絶え間ない	rpm/V	208	42	167	188
トルク絶え間ない	mNm/A	45.76	227.78	57.08	50.80
ストール電流	ミリアンペア	57143	2264	35556	48980
失速トルク	mNm	2614.60	515.73	2029.62	2488.13
最大。効率	%	91	84	87	89
インダクタンス mH	mH	0.186	9.45	0.32	0.257
機械時定数	MS	4.18	4.78	4.81	4.90
ローター慣性	gcm²	138.88	117.32	116.33	129.02
マックスで。出力
現在	ミリアンペア	4700	380	3690	4830
トルク	mNm	215.05	86.56	210.64	245.36
スピード	ＲＭＰ	6677	1664	7170	7788
出力	W	150	15	150	200
