22mm カーボンブラシ DC モーター

最新の販売、低価格、高品質の RuiXing 22mm カーボンブラシ DC モーターを購入するために当社の工場に来ていただくことを歓迎します。当社は、標準化された体系的かつ標準化された生産を主張し、製品の品質を確保するためにあらゆる種類の品質管理戦略を導入し、全プロセスの品質検査と追跡を行い、あらゆる小さなリンクを逃しません。

お問い合わせを送信

製品説明

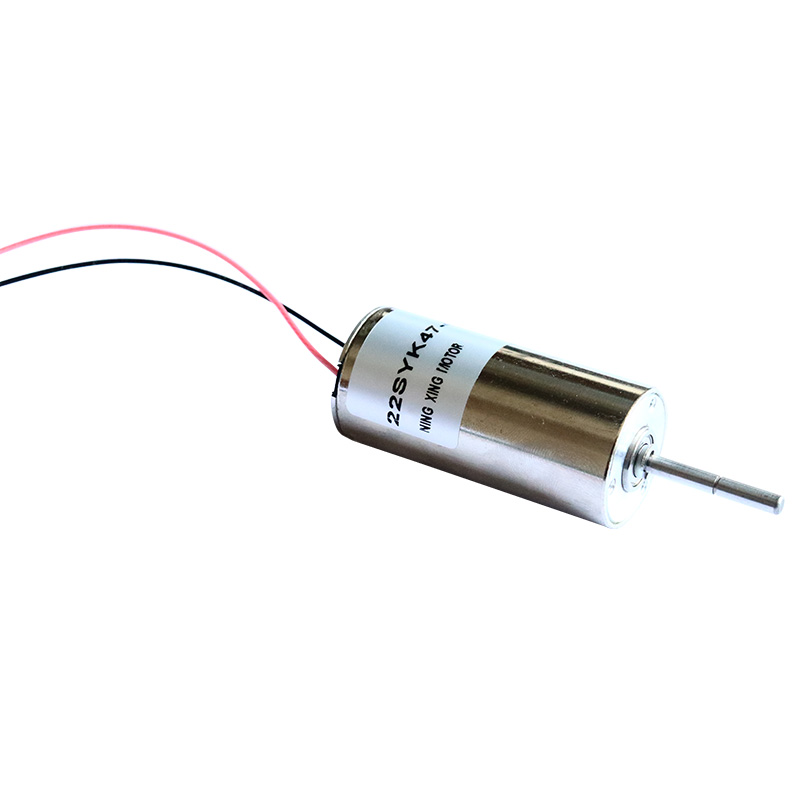

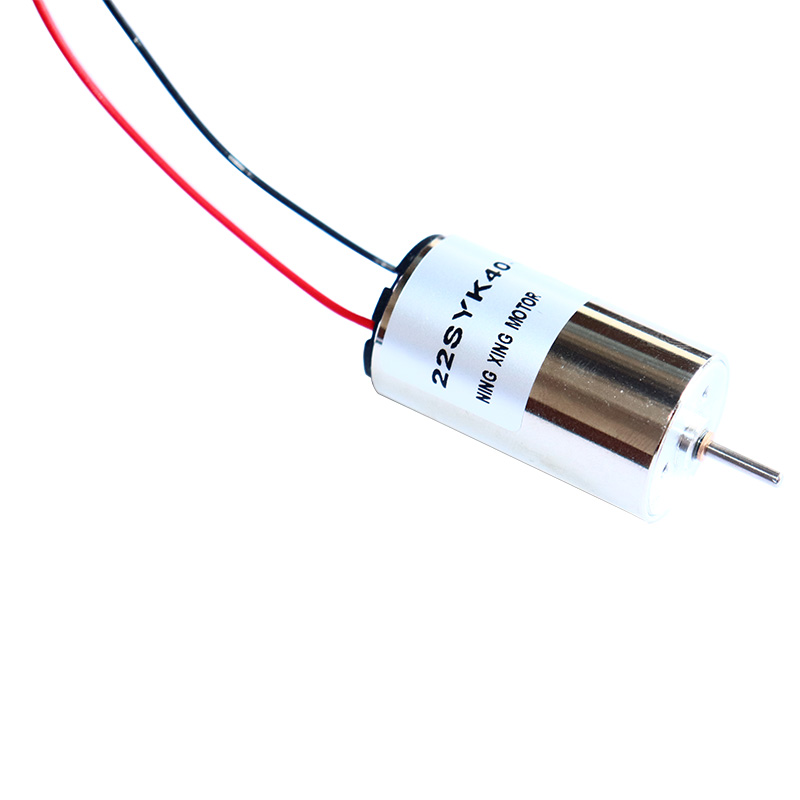

最新の販売、低価格、高品質の RuiXing 22mm カーボンブラシ DC モーターを購入するために当社の工場に来ていただくことを歓迎します。あ22mm カーボンブラシ DC モーターは、カーボンブラシを使用して回転電機子に電流を流し、機械的動力を生成するコンパクトな電気モーターです。そのサイズはモーター本体の直径によって決まります。

22SYK33.H.T テクニックパラメータ

モーターパラメータ

公称電力	W	4.0	5.0	4.0	17.0	15.0
定格電圧	ボルト	6	20	12	24	48
抵抗±10%	オーム	1.0	13.5	7.5	3.6	16.6
無負荷速度±10%	回転数	7500	6000	4500	12700	13000
無負荷電流 ≤125%	ミリアンペア	50	20	15	60	50
速度定数	回転数/V	1250	300	375	529	271
トルク定数	mNm/A	7.58	31.42	25.24	17.89	34.67
ストール電流	ミリアンペア	6000	1481	1600	6667	2892
失速トルク	mNm	45.5	46.54	40.4	119.28	100.24
最大。効率	%	83	78	82	82	75
インダクタンス mH	mH	0.05	1.06	0.58	0.23	1.046
機械時定数	MS	5.39	5.09	4.45	4.45	5.42
ローター慣性	gcm²	3.11	3.76	3.8	3.98	3.98
マックスで。出力
現在	ミリアンペア	770	340	480	815	378
トルク	mNm	5.8	10.68	12.1	14.58	13.1
スピード	ＲＭＰ	6538	4484	3150	11147	10962
出力	W	4	5	4	17	15

測定

モーター特性

●周囲温度範囲 -40～+100℃
●最大。許容巻線温度 155℃
●整流子片数 9
●重量60g
●カーボンブラシ
●最大。ネジ取り付け深さ 3mm

22SYK35.H.T テクニックパラメータ

モーターパラメータ

公称電力	W	18	5	15
定格電圧	ボルト	24	27	28
抵抗±10%	オーム	3.4	16	5.3
無負荷速度±10%	回転数	12700	8500	13000
無負荷電流 ≤125%	ミリアンペア	50	20	60
スピード絶え間ない	回転数/V	529	315	464
トルク絶え間ない	mNm/A	17.93	29.99	20.34
ストール電流	ミリアンペア	7059	1688	5283
失速トルク	mNm	126.54	50.61	107.48
最大。効率	%	84	79	80
インダクタンス mH	mH	0.25	1.085	0.33
機械時定数	MS	4.19	7.83	2.46
ローター慣性	gcm²	3.98	4.44	1.94
マックスで。出力
現在	ミリアンペア	850	220	635
トルク	mNm	15.24	6.6	12.92
スピード	ＲＭＰ	11171	7392	11094
出力	W	18	5	15

測定

モーター特性

●周囲温度範囲 -40～+100℃
●最大。許容巻線温度 155℃
●整流子片数 9
●重量62g
●カーボンブラシ
●最大。ネジ取り付け深さ 3.5mm

22SYK40.H.T テクニックパラメータ

モーターパラメータ

公称電力	W	40.0	14.0	15.0
定格電圧	ボルト	28	36	48
抵抗±10%	オーム	2.9	10.00	16.00
無負荷速度±10%	回転数	12000	8000	9000
無負荷電流 ≤125%	ミリアンペア	60	30	20
スピード絶え間ない	回転数/V	429	222	188
トルク絶え間ない	mNm/A	22.15	42.64	50.62
ストール電流	ミリアンペア	9655	3600	3000
失速トルク	mNm	213.91	153.49	151.85
最大。効率	%	85	83	84
インダクタンス mH	mH	0.351	1.171	1.851
機械時定数	MS	4.01	3.89	3.80
ローター慣性	gcm²	6.8	7.10	6.10
マックスで。出力
現在	ミリアンペア	1850	450	350
トルク	mNm	40.99	19.19	17.72
スピード	ＲＭＰ	9410	7000	7950
出力	W	40	14	15

測定

モーター特性

●周囲温度範囲 -40～+100℃
●最大。許容巻線温度 155℃
●整流子片数 9
●重量72g
●カーボンブラシ
●最大。ネジ取り付け深さ 3.5mm

22SYK47.G.T 技パラメータ

モーターパラメータ

公称電力	W	30	33	30
定格電圧	ボルト	24	36	48
抵抗±10%	オーム	2.2	2.98	6
無負荷速度±10%	回転数	10000	12500	12700
無負荷電流 ≤125%	ミリアンペア	40	40	60
定格速度	回転数/V	417	347	265
定格トルク	mNm/A	22.85	27.42	35.84
ストール電流	ミリアンペア	10909	12081	8000
失速トルク	mNm	249.23	331.31	286.71
最大。効率	%	88	89	83
インダクタンス mH	mH	0.304	0.412	0.75
機械時定数	MS	3.8	3.7	3.62
ローター慣性	gcm²	9.02	9.33	7.79
マックスで。出力
現在	ミリアンペア	1500	1020	690
トルク	mNm	34.27	27.97	24.73
スピード	ＲＭＰ	8366	11216	11605
出力	W	30.0	33	30
