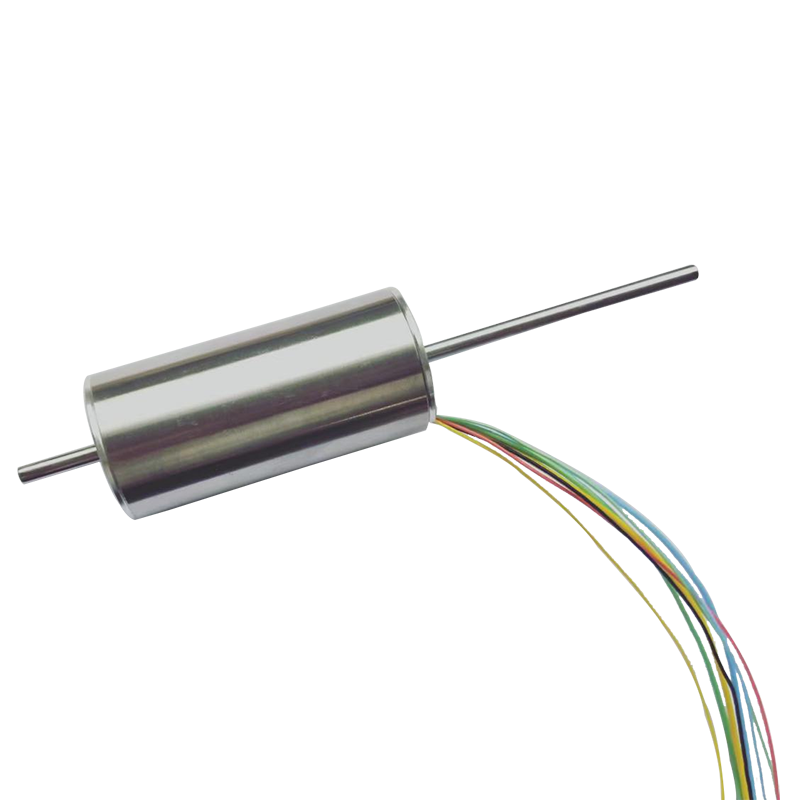

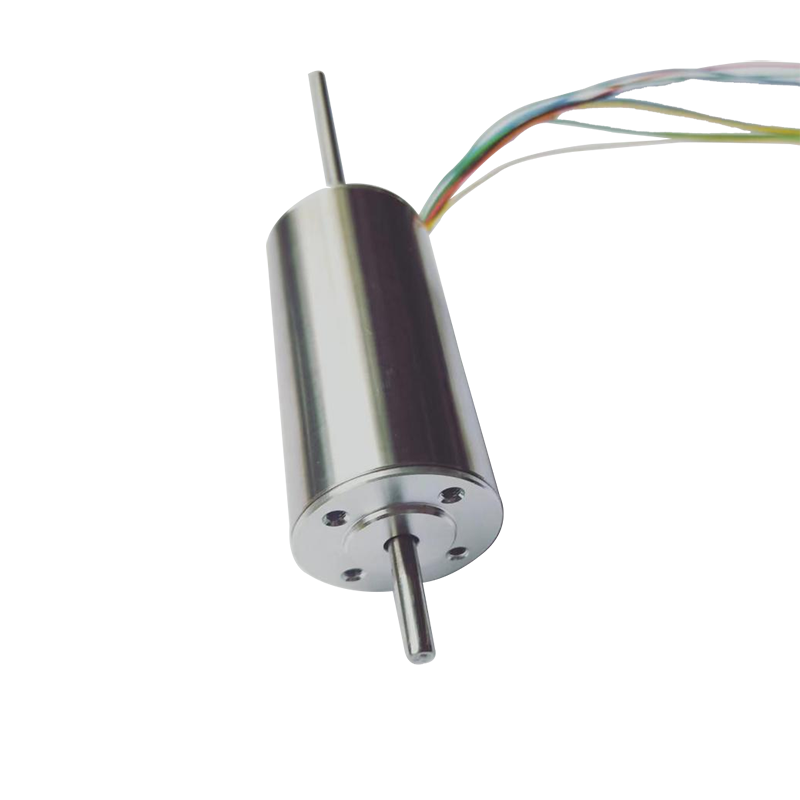

ホールセンサー付き30mmブラシレスDCモーター

専門メーカーとして、当社は高品質の RuiXing 30mm ホールセンサー付きブラシレス DC モーターを提供したいと考えています。これらの製品は、ヨーロッパ、北米、中東地域に長年輸出されています。工場として正確な納期を確保し、製品の品質とサービスはお客様に認められています。

お問い合わせを送信

製品説明

専門メーカーとして、当社は高品質の RuiXing 30mm ホールセンサー付きブラシレス DC モーターを提供したいと考えています。モーターでホールセンサーを使用すると、モーターの速度と位置をより正確に制御できるようになります。これは、ロボット工学、オートメーション、電気自動車など、正確な制御が必要なアプリケーションで重要になります。モーターの位置に関するリアルタイムのフィードバックを提供することで、コントローラーはモーターのコイルに供給される電圧と電流を調整して、希望の速度または位置を維持できます。

BLDC3042 テクニックパラメータ

モーターパラメータ

公称電力	W	26.0
定格電圧	ボルト	24
抵抗	オーム	3.03
無負荷速度	回転数	9300
無負荷電流	ミリアンペア	130
速度定数	rpm/V	388
トルク定数	mNm/A	24.25
速度・トルク定数	rpm/mNm	48.42
ストール電流	ミリアンペア	7920.8
失速トルク	mNm	192
最大。効率	%	76
インダクタンス	mH	0.34
機械時定数	MS	8.48
ローター慣性	gcm²	16.67
マックスで。出力
現在	ミリアンペア	1375
トルク	mNm	33
スピード	ＲＭＰ	7455
出力	W	26

測定

モーター特性

●周囲温度範囲 -40～+100℃
●最大。巻線温度155℃
●極対数 1
●フェーズ数 3
●重量160g
●最高回転数15000rpm
● エンドプレー<0.15

●直径すきま ≤0.025

● リードの定義：

濃い黄色のモーター巻線ピン 1。

濃い緑色モーター巻線ピン 2;

濃い青色モーター巻線ピン 3;

赤 +5V ピン4;

黒 GND ピン5;

薄黄色ホールセンサー Pin6;

薄緑色ホールセンサー Pin7;

薄青色ホールセンサー Pin8。

BLDC3064 テクニックパラメータ

モーターパラメータ

公称電力	W	60
定格電圧	ボルト	24
抵抗	オーム	0.94
無負荷速度	回転数	9500
無負荷電流	ミリアンペア	200
スピード絶え間ない	rpm/V	396
トルク絶え間ない	mNm/A	23.95
速度・トルク定数	rpm/mNm	15.54
ストール電流	ミリアンペア	25532
失速トルク	mNm	611
最大。効率	%	83
インダクタンス	mH	0.173
機械時定数	MS	4.23
ローター慣性	gcm²	25.90
マックスで。出力
現在	ミリアンペア	2950
トルク	mNm	70.65
スピード	ＲＭＰ	8150
出力	W	60
