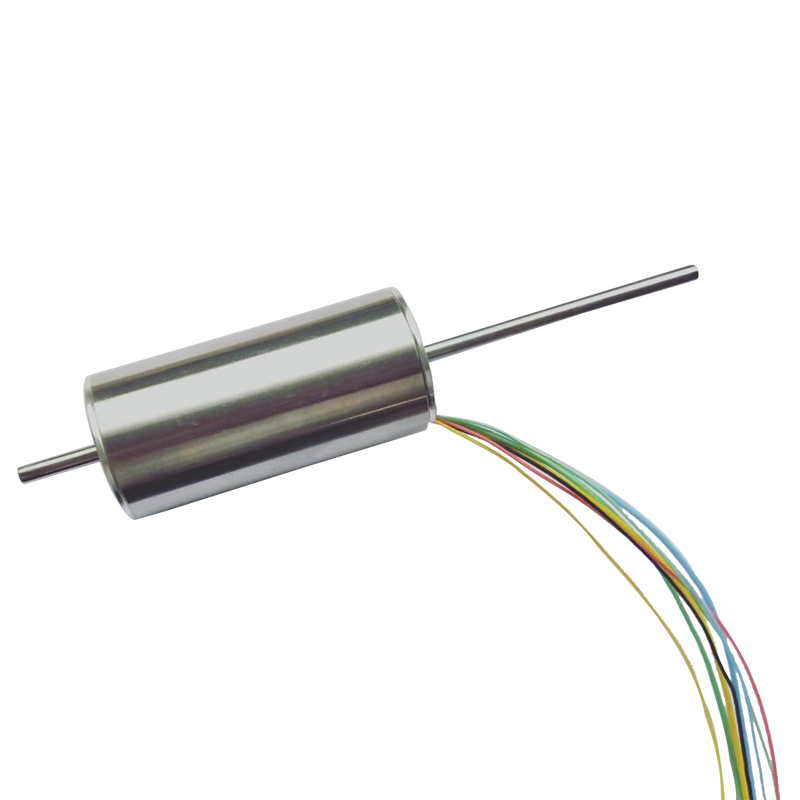

ホールセンサー付き22mmブラシレスDCモーター

専門メーカーとして、RuiXing 22mm ホールセンサー付きブラシレス DC モーターを提供したいと考えています。私たちはプロの生産技術者と外国貿易チームを持っています。お客様により良いサービスと商品を提供するため。

お問い合わせを送信

製品説明

専門メーカーとして、RuiXing 22mm ホールセンサー付きブラシレス DC モーターを提供したいと考えています。ホールセンサー付きモーターは、磁界の存在を検出できる磁気センサーの一種であるホール効果センサーを備えた電気モーターです。ホールセンサー付き 22 mm ブラシレス DC モーターは通常、モーターの回転シャフトまたはローターのすぐ近くに取り付けられ、ローターの位置と速度に関するフィードバックをモーターコントローラーに提供するために使用されます。

BLDC2248-4Pole テクニックパラメータ

モーターパラメータ

公称電力	W	70.0
定格電圧	ボルト	24
抵抗	オーム	0.74
無負荷速度	回転数	16500
無負荷電流	ミリアンペア	300
速度定数	rpm/V	687.5
トルク定数	mNm/A	13.8
速度・トルク定数	rpm/mNm	37
ストール電流	ミリアンペア	32432
失速トルク	mNm	447
最大。効率	%	82
インダクタンス	mH	0.055
機械時定数	MS	2.18
ローター慣性	gcm²	5.62
マックスで。出力
現在	ミリアンペア	3380
トルク	mNm	47
スピード	ＲＭＰ	14337
出力	W	70

測定

モーター特性

●周囲温度範囲 -40～+100℃
●最高巻上温度155℃
● 極ペアの数 2
●フェーズ数 3
●重量 110g
●最高速度 18000rpm
●エンドプレイ＜0.15
●直径すきま ≤0.025
● リードの定義：

黄色モーター巻線ピン 1;

緑モーター巻線 Pin2;

青モーター巻線ピン3;
赤 +5V ピン4;
黒 GND pIN5;
茶色ホールセンサー Pin6 ;
紫ホールセンサー Pin7;
グレーホールセンサー Pin8。

BLDC2248 テクニックパラメータ

モーターパラメータ

公称電力	W	10.0	25.0	25.0	25.0
定格電圧	ボルト	24	24	24	36
抵抗	オーム	12	2.2	3.14	7.18
無負荷速度	回転数	5500	9000	13000	13000
無負荷電流	ミリアンペア	78	150	120	100
速度定数	rpm/V	229	375	542	361
トルク定数	mNm/A	40.06	25.13	17.36	25.93
速度・トルク定数	rpm/mNm	68.64	32.83	97.97	99.99
ストール電流	ミリアンペア	2000	10909	7643.3	5013.9
失速トルク	mNm	80.13	274.12	133	130
最大。効率	%	64	78	77	74
インダクタンス	mH	1.8	0.154	0.25	0.77
機械時定数	MS	2.82	1.35	3.79	3.18
ローター慣性	gcm²	3.72	3.72	3.68	3.03
マックスで。出力
現在	ミリアンペア	600	1300	1320	890
トルク	mNm	24.04	32.67	23	23
スピード	ＲＭＰ	3850	7927.5	10432	10372
出力	W	10	27	25	25
